Disoleatori

Il disoleatore è un impianto progettato per la separazione di benzine, oli, grassi e altre frazioni leggere dei prodotti petroliferi. Fondamentalmente esistono due tipi di disoleatore: il separatore a gravità o convenzionale e il separatore a coalescenza, tipologia alla quale appartiene il disoleatore della serie “KMC/SMA”, che migliora l’efficienza di separazione degli oli grazie alla presenza di un pacco lamellare che aumentando la superficie effettiva di flottazione favorisce l’aggregazione delle particelle più leggere e ne facilita la risalita. In questo modo si riescono a ridurre le dimensioni rispetto ai più grandi disoleatori a gravità.

La disoleazione viene ottenuta riducendo la velocità dell’influente e predisponendo una zona di calma nella quale le sostanze presenti, caratterizzate da un peso specifico minore di quello dell’acqua, risalgono per galleggiamento. Il funzionamento dei disoleatori può essere ricondotto ai principi della sedimentazione sotto l’azione della gravità: questi si comportano infatti come vasche di sedimentazione nelle quali le particelle oleose anziché sedimentare sul fondo, flottano in superficie.

Vantaggi rispetto ai sistemi tradizionali

Costi di gestione ridotti, l’elevato grado di trattamento e semplicità dellamanutenzione. Grazie ai generosi volumi di accumulo, anche gli intervalli di asportazione fanghi/oli si prolungano. Non vi è inoltre alcun consumo di energia.

Valori d’emissione al di sotto dei valori limiti di legge  (D.lgs. 152/99 – All.5, tab.3 – val.37)

Collaudi secondo EN 858-1/2 Collaudi registrati secondo ÖNORM B 5101

Ispezione da parte di terzi secondo ÖNORM B 5101

Produzione certificata DIN EN ISO 9001 (relativa a progettazione e realizzazione)

Perchè scegliere Disoleatori?

Il sistema di separazione a pacchi lamellari garantisce prestazioni superiori rispetto ai comuni filtri a coalescenza

Più di 20 anni di esperienza e know-how nell’ambito della separazione oli

Sfangazione e separatore a gravità  con grandi  capacità di accumulo permettono intervalli di manutenzione più lunghi

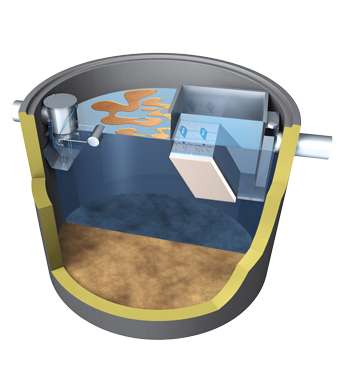

Uscita con possibilità di prelievo campioni Separatore a coalescenza con tecnologia a piastre lamellari a modulo  avanzato, che garantisce un elevato  grado  di trattamento e riduce la manutenzione

Vasca monolitica in cemento di elevata qualità (min. C45/55 X A2T)

A chi si rivolge la linea Disoleatori?

A chiunque che  maneggia oli minerali o liquidi leggeri.

Campi di applicazione

Ovunque vengono maneggiati oli minerali o liquidi leggeri  dovrà essere installato un disoleatore.

La normativa UNI EN 858-2 al punto 4.1 stabilisce, suddividendo in 3 categorie ed affidando a ciascuna un fattore minimo di impedimento (fx), dove è necessario installare un impianto di separazione:

Cat. A)  per il trattamento delle acque reflue (effluenti commerciali) provenienti da processi industriali, lavaggio di veicoli, pulizia di parti ricoperte di olio o altre sorgenti, per esempio piazzole di stazioni di rifornimento carburante; fattore di impedimento (fx=2)

Cat. B)  per il trattamento dell’acqua piovana contaminata da olio ( deflusso superficiale ) proveniente da aree impervie, per esempio parcheggi per auto, strade, aree di stabilimenti; fattore di impedimento (fx=0)

Cat. C)  per il contenimento di qualunque rovesciamento di liquido leggero, e per la protezione dell’ area circostante. fattore di impedimento (fx=1)

IL CRITERIO DI DIMENSIONAMENTO DI UN DISOLEATORE SECONDO EN 858-1

Quando non è indicato alcun metodo di dimensionamento specifico da parte di un’autorità di regolamentazione, le dimensioni nominali dell’impianto di separazione devono essere determinate tenendo conto di quanto segue:

portata massima dell’acqua piovana; (Qr)

portata massima delle acque reflue (effluenti commerciali); (Qs)

massa volumica del liquido leggero; (fd)

presenza di sostanze che possono impedire la separazione (per esempio detergenti); (Qr)

Caratteristiche

Tutti i disoleatori tipo KMC sono costruiti in cemento di altissima qualità  (minimo C45/55 X A2T). All’entrata del disoleatore è collocata una chiusura automatica brevettata, che evita la fuoriuscita degli oli minerali.Il pacchetto filtrante a piastre lamellari a modulo  avanzato  garantisce la separazione delle particelle d’olio più fini e perciò  un grado  di separazione elevatissimo e costante. I volumi per l’accumulo dei fanghi e degli oli, concepiti  in modo generoso, e la tecnologia dei pacchetti filtranti  a piastre lamellari permettono intervalli di manutenzione più lunghi ed una resa assai superiore rispetto ai disoleatori a filtro convenzionali. Il disoleatore tipo KMC/SMA può essere fornito con attrezzatura interna in acciaio INOX oppure in PEAD.

Cosa non deve mai essere immesso nell’impianto:
Nel disoleatore dovranno essere immesse soltanto acque di scarico di cui oli possono essere separati. Per ottenere un grado di separazione ottimale, è di grande importanza utilizzare soltanto detergenti che corrispondono alla OENORM B 5102, B  5105 E B 5106. Detergenti diversi possono causare emulsioni non separabili con un normale disoleatore.

NON possono essere immesse nel disoleatore:

acque civili

portate superiori a quelle di targa del disoleatore.

sostanze che limitano il funzionamento del disoleatore (acido di batterie, liquidi freni, antigeli, etc.)

acque da verniciature o dal lavaggio di sottoscocca

emulsioni stabili provenienti da impianti autolavaggio o simile

fanghi e concentrati da impianti chimico/fisico, impianti di riciclaggio o altri impianti di trattamento acque

liquami provenienti da altri disoleatori o vasche di sfangazione

Dimensioni disponibili

Impianti di trattamento Disoleatori KMC-SMA:

Tutti i disoleatori tipo “KMC/SMA” sono costruiti in cemento di altissima qualità  (minimo C45/55 X A2T).  All’entrata del disoleatore è collocata una chiusura automatica brevettata, che evita la fuoriuscita degli oli minerali.

Il pacchetto filtrante a piastre lamellari a modulo  avanzato  garantisce la separazione delle particelle d’olio più fini e perciò  un grado  di separazione elevatissimo e costante. I volumi per l’accumulo dei fanghi e degli oli, concepiti  in modo generoso, e la tecnologia dei pacchetti filtranti  a piastre lamellari permettono intervalli di manutenzione più lunghi ed una resa assai superiore rispetto ai disoleatori a filtro convenzionali. Il disoleatore tipo KMC/SMA può essere fornito con attrezzatura interna in acciaio INOX oppure in PEAD.

Caratteristiche tecniche:
Codice Portata (l/s) Contenuto utile (m3) Dimensioni esterne (cm) Profondità d’installazione (cm) Profondità d’entrata (cm) Tubo d’ingresso (mm) Peso max (ton) Peso totale (ton) Accumulo olii (m3) Disegno Capitolato
KMC/SMA 2/4-0,9-EN 3 0.9 Ø 174 208 83 160 2.96 4.45 0.35 Scarica Scarica
KMC/SMA 2/4-0,9-EN-K 3 0.9 Ø 174 210 85 160 2.96 4.08 0.35 Scarica Scarica
KMC/SMA 2/4-1,4-EN 3 1.4 Ø 174 238 83 160 3.43 4.92 0.35 Scarica Scarica
KMC/SMA 2/4-1,4-EN-K 3 1.4 Ø 174 240 85 160 3.43 4.55 0.35 Scarica Scarica
KMC/SMA 2/4-1,8-EN 3 1.8 Ø 174 258 83 160 3.73 5.21 0.35 Scarica Scarica
KMC/SMA 2/4-1,8-EN-K 3 1.8 Ø 174 260 85 160 3.73 4.85 0.35 Scarica Scarica
KMC/SMA 2/4-2,5-EN 3 2.5 Ø 224 238 83 160 4.71 7 0.68 Scarica Scarica
KMC/SMA 2/4-2,5-EN-K 3 2.5 Ø 224 250 95 160 4.71 6.4 0.68 Scarica Scarica
KMC/SMA 2/4-2,6-EN 3 2.6 Ø 174 308 83 160 4.25 6.01 0.35 Scarica Scarica
KMC/SMA 2/4-2,6-EN-K 3 2.6 Ø 174 308 83 160 4.25 6.01 0.35 Scarica Scarica
KMC/SMA 2/4-3,2-EN 3 3.2 Ø 224 258 83 160 5.12 7.41 0.68 Scarica Scarica
KMC/SMA 2/4-3,2-EN-K 3 3.2 Ø 224 270 95 160 5.12 6.81 0.68 Scarica Scarica
KMC/SMA 2/4-5,0-EN 3 5 Ø 224 308 83 160 6.14 8.43 0.68 Scarica Scarica
KMC/SMA 2/4-5,0-EN-K 3 5 Ø 224 320 95 160 6.14 7.83 0.68 Scarica Scarica
KMC/SMA 2/4-5,1-EN 3 5.1 Ø 274 258 83 160 6.87 10.02 1.1 Scarica Scarica
KMC/SMA 2/4-7,4-EN 3 7.4 Ø 274 308 83 160 7.6 10.75 1.1 Scarica Scarica
KMC/SMA 2/4-9,8-EN 3 9.8 Ø 274 358 83 160 8.08 11.23 1.1 Scarica Scarica
KMC/SMA 6/8-1,4-EN 6 1.4 Ø 174 238 83 160 3.45 4.94 0.32 Scarica Scarica
KMC/SMA 6/8-1,4-EN-K 6 1.4 Ø 174 240 85 160 3.45 4.57 0.32 Scarica Scarica
KMC/SMA 6/8-1,8-EN 6 1.8 Ø 174 258 83 160 3.75 5.24 0.32 Scarica Scarica
KMC/SMA 6/8-1,8-EN-K 6 1.8 Ø 174 260 85 160 3.75 4.87 0.32 Scarica Scarica
KMC/SMA 6/8-2,5-EN 6 2.5 Ø 225 238 83 160 4.73 7.02 0.65 Scarica Scarica
KMC/SMA 6/8-2,5-EN-K 6 2.5 Ø 225 250 95 160 4.73 6.42 0.65 Scarica Scarica
KMC/SMA 6/8-3,2-EN 6 3.2 Ø 224 258 83 160 5.14 7.43 0.65 Scarica Scarica
KMC/SMA 6/8-3,2-EN-K 6 3.2 Ø 224 270 95 160 5.14 6.83 0.65 Scarica Scarica
KMC/SMA 6/8-5,0-EN 6 5 Ø 224 308 83 160 6.16 8.45 0.65 Scarica Scarica
KMC/SMA 6/8-5,0-EN-K 6 5 Ø 224 320 95 160 6.16 7.85 0.65 Scarica Scarica
KMC/SMA 6/8-5,1-EN 6 5.1 Ø 274 258 83 160 6.89 10.04 1.07 Scarica Scarica
KMC/SMA 6/8-7,4-EN 6 7.4 Ø 224 308 83 160 7.62 10.77 1.07 Scarica Scarica
KMC/SMA 6/8-9,8-EN 6 9.8 Ø 270 358 83 160 8.1 11.25 1.07 Scarica Scarica
KMC/SMA 10/12-1,0-EN 10 1 Ø 174 208 88 200 3.03 4.31 0.21 Scarica Scarica
KMC/SMA 10/12-1,4-EN 10 1.4 Ø 174 238 88 200 3.51 5 0.21 Scarica Scarica
KMC/SMA 10/12-1,8-EN 10 1.8 Ø 174 288 88 200 3.81 5.3 0.21 Scarica Scarica
KMC/SMA 10/12-1,8-EN-K 10 1.8 Ø 174 290 90 200 3.8 4.82 0.21 Scarica Scarica
KMC/SMA 10/12-2,1-EN 10 2.1 Ø 174 308 88 200 4.13 5.62 0.21 Scarica Scarica
KMC/SMA 10/12-2,5-EN 10 2.5 Ø 224 238 88 200 4.79 7.08 0.54 Scarica Scarica
KMC/SMA 10/12-2,5-EN-K 10 2.5 Ø 224 250 100 200 4.79 6.48 0.54 Scarica Scarica
KMC/SMA 10/12-3,2-EN 10 3.2 Ø 224 258 88 200 5.4 7.49 0.54 Scarica Scarica
KMC/SMA 10/12-3,2-EN-K 10 3.2 Ø 224 270 100 200 5.2 6.89 0.54 Scarica Scarica
KMC/SMA 10/12-3,8-EN 10 3.8 Ø 224 278 88 200 5.61 7.9 0.54 Scarica Scarica
KMC/SMA 10/12-5,0-EN 10 5 Ø 224 308 88 200 6.22 8.51 0.54 Scarica Scarica
KMC/SMA 10/12-5,0-EN-K 10 5 Ø 224 318 100 200 6.22 7.91 0.54 Scarica Scarica
KMC/SMA 10/12-5,1-EN 10 5.1 Ø 274 260 90 200 6.95 10.1 0.98 Scarica Scarica
KMC/SMA 14/16-1,0-EN 15 1 Ø 174 210 90 200 3.04 4.53 0.21 Scarica Scarica
KMC/SMA 14/16-1,0-EN-K 15 1 Ø 174 210 90 200 3.03 4.16 0.21 Scarica Scarica
KMC/SMA 14/16-2,5-EN 15 2.5 Ø 224 238 88 200 4.79 7.08 0.54 Scarica Scarica
KMC/SMA 14/16-3,2-EN 15 3.2 Ø 224 258 88 200 5.2 7.49 0.54 Scarica Scarica
KMC/SMA 14/16-3,2-EN-K 15 3.2 Ø 224 270 95 200 5.2 6.89 0.54 Scarica Scarica
KMC/SMA 14/16-3,8-EN 15 3.8 Ø 224 278 88 200 5.61 7.9 0.54 Scarica Scarica
KMC/SMA 14/16-5,0-EN 15 5 Ø 224 308 88 200 6.22 8.51 0.54 Scarica Scarica
KMC/SMA 14/16-5,1-EN 15 5.1 Ø 274 260 90 200 6.95 10.1 0.98 Scarica Scarica
KMC/SMA 14/16-10,5-EN 15 10.5 430×250 228 100 200 11.79 15.89 0.54 Scarica Scarica
KMC/SMA 20-1,6-EN 20 1.6 Ø 224 208 88 200 4.18 6.47 0.68 Scarica Scarica
KMC/SMA 20-1,6-EN-K 20 1.6 Ø 224 220 100 200 4.18 6.47 0.68 Scarica Scarica
KMC/SMA 20-2,5-EN 20 2.5 Ø 224 238 88 200 4.79 7.08 0.54 Scarica Scarica
KMC/SMA 20-2,5-EN-K 20 2.5 Ø 224 252 102 200 4.78 6.25 0.54 Scarica Scarica
KMC/SMA 20-3,2-EN 20 3.2 Ø 224 258 88 200 7.49 7.49 0.54 Scarica Scarica
KMC/SMA 20-3,2-EN-K 20 3.2 Ø 224 270 100 200 5.2 6.89 0.54 Scarica Scarica
KMC/SMA 20-5,0-EN 20 5 Ø 224 308 88 200 6.22 8.51 0.54 Scarica Scarica
KMC/SMA 20-5,0-EN-K 20 5 Ø 224 320 100 200 6.22 8.14 0.54 Scarica Scarica
KMC/SMA 20-5,1-EN 20 5.1 Ø 274 260 90 200 6.95 10.1 0.98 Scarica Scarica
KMC/SMA 20-7,0-EN 20 7 430×250 258 88 200 9.46 13.56 1.59 Scarica Scarica
KMC/SMA 30-0,8-EN 30 0.8 Ø 224 208 98 315 4.27 6.56 0.68 Scarica Scarica
KMC/SMA 30-1,7-EN 30 1.7 Ø 224 238 98 315 4.88 7.17 0.68 Scarica Scarica
KMC/SMA 30-2,4-EN 30 2.4 Ø 224 258 98 315 5.29 7.58 0.68 Scarica Scarica
KMC/SMA 30-3,7-EN 30 3.7 Ø 274 258 98 315 7.04 10.19 1.3 Scarica Scarica
KMC/SMA 30-4,0-EN 30 4 Ø 224 308 98 315 6.31 8.6 0.68 Scarica Scarica
KMC/SMA 30-5,2-EN 30 5.2 430×250 258 98 315 9.52 13.62 2.17 Scarica Scarica
KMC/SMA 30-6,2-EN 30 6.2 Ø 274 308 98 315 7.77 10.92 1.3 Scarica Scarica
KMC/SMA 30-8,6-EN 30 8.6 Ø 270 358 98 315 8.25 11.4 1.3 Scarica Scarica
KMC/SMA 30-10,5-EN 30 10.5 430×250 328 98 315 11.74 15.84 2.17 Scarica Scarica
KMC/SMA 40-3,7-EN 40 3.7 Ø 274 258 98 315 7.11 10.26 1.09 Scarica Scarica
KMC/SMA 40-5,2-EN 40 5.2 430×250 258 98 315 9.53 13.63 1.96 Scarica Scarica
KMC/SMA 40-6,2-EN 40 6.2 Ø 274 308 98 315 8.06 11.01 1.09 Scarica Scarica
KMC/SMA 40-8,6-EN 40 8.6 Ø 270 358 98 315 8.32 11.47 1.09 Scarica Scarica
KMC/SMA 40-10,5-EN 40 10.5 430×250 328 98 315 11.76 15.86 1.96 Scarica Scarica
KMC/SMA 40-21,0 40 40 700×250 338 98 315 21.13 29.3 3.78 Scarica Scarica
KMC/SMA 50-1,3-EN 50 1.3 Ø 274 208 98 315 5.76 8.91 1.09 Scarica Scarica
KMC/SMA 50-3,7-EN 50 3.7 Ø 274 258 98 315 7.11 10.26 1.09 Scarica Scarica
KMC/SMA 50-5,2-EN 50 5.2 430×250 258 98 315 9.62 13.82 1.96 Scarica Scarica
KMC/SMA 50-6,2-EN 50 6.2 Ø 274 308 98 315 7.84 10.99 1.09 Scarica Scarica
KMC/SMA 50-8,6-EN 50 8.6 Ø 270 358 98 315 8.32 11.47 1.09 Scarica Scarica
KMC/SMA 50-10,5-EN 50 10.6 430×250 328 98 315 11.79 15.89 1.96 Scarica Scarica
KMC/SMA 65-2,3-EN 65 2.3 430×250 288 128 315 10.95 15.26 2.22 Scarica Scarica
KMC/SMA 65-2,3-EN-2K 65 2.3 594×295 290 130 315 10.99 15.3 2.22 Scarica Scarica
KMC/SMA 65-7,4-EN 65 7.4 430×250 358 128 315 13.76 18.07 2.22 Scarica Scarica
KMC/SMA 65-7,4-EN-2K 65 7.4 430×250 360 130 315 13.76 18.07 2.22 Scarica Scarica
KMC/SMA 65-9,6-EN 65 9.6 430×250 358 98 315 14.95 19.26 2.22 Scarica Scarica
KMC/SMA 80-2,3-EN 80 2.3 430×250 258 108 400 11.02 15.33 2.22 Scarica Scarica
KMC/SMA 80-2,3-EN-2K 80 2.3 430×250 290 140 400 11.02 15.33 2.22 Scarica Scarica
KMC/SMA 80-7,4-EN 80 7.4 430×250 328 108 400 13.83 18.14 2.22 Scarica Scarica
KMC/SMA 80-9,6-EN 80 9.6 430×250 358 110 400 15.02 19.33 2.22 Scarica Scarica
KMC/SMA 100-2,3-EN 100 2.3 430×250 258 108 400 10.99 15.3 2.22 Scarica Scarica
KMC/SMA 100-7,4-EN 100 7.4 430×250 358 108 400 13.8 18.11 2.22 Scarica Scarica
KMC/SMA 100-10,0-EN 100 10 430×250 358 108 400 14.99 19.3 2.22 Scarica Scarica
KMC/SMA 125-15,8-EN 125 15.81 600X250 338 108 400 20.53 27.86 3.47 Scarica Scarica
KMC/SMA 150-15,8-EN 150 15.8 600X250 338 108 400 21.16 28.8 1.92 Scarica Scarica
KMC/SMA 175-19,1-EN 175 19.1 700X250 338 108 400 24.02 32.92 2.48 Scarica Scarica
KMC/SMA 200-22,8-EN 200 22.8 800X250 338 118 500 26.93 36.82 3.04 Scarica Scarica

Documenti

LA NUOVA SOLUZIONE PER CARBURANTI BIODIESEL (FAME)
